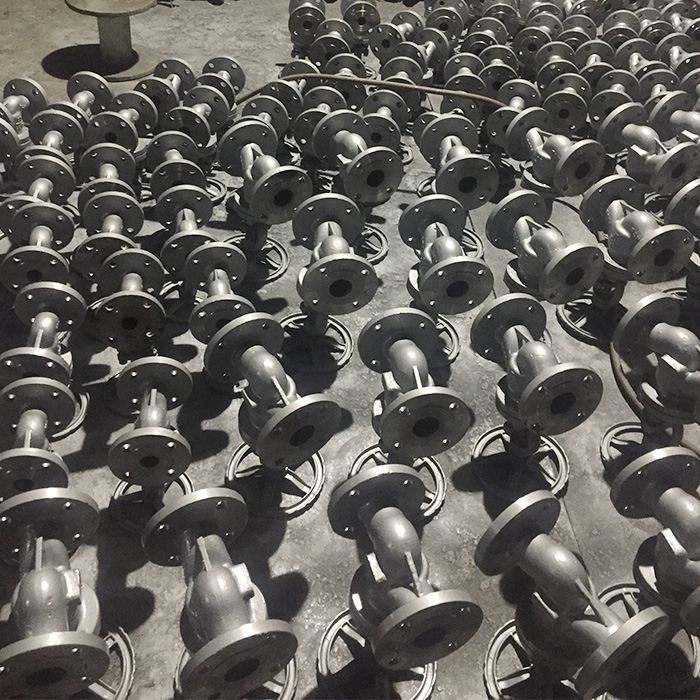

锻钢截止阀

产品分类:截止阀
微信号:15867722356
QQ:452962226@qq.com
订购热线:15867722356
  • 产品描述

锻钢截止阀


截止阀又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时.流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此,这种类型的截流截止阀阀门适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,适合于对流量的调节。

工作原理:

截止阀,也叫截门,是使用广泛的一种阀门之一,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下,所以安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。

截止阀作为重要的截断类阀门之一,在航空航天领域发挥着重要的作用。作为航天设备的重要元件,截止阀实现了介质输送、截止、调节等功能,其密封性能直接影响到航天设备的安全可靠运行。研究典型截止阀密封特性的影响因素及影响规律,对阀门密封副的结构设计具有指导意义,从而提高阀门的密封性能和可靠性。

截止阀工作原理及特性:

阀门对其所在的管路中的介质起着切断和节流的重要作用,截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩,阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质沿密封面之间的缝隙泄漏。

截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。截止阀启闭过程中 启高度较小,易于流量的调节,且制造维修方便,压力适用范围广。

与工业生产中另外一种常用的截断类阀门一一闹阀相比,从结构上来说,截止阀比前者简单,便于制造和维修。从使用寿命上来说,截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全 全闭过程中阀瓣行程小,其高度相对闹阀较小。截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流动阻力大,造成流体动力在管路中损失较大
